SL型,SD型,SF型收球网(胶球回收网器)

一、胶球清洗装置系统配套收球网概述:

    收球网是胶球清洗装置系统中的关键设备,安装于凝汽器循环水管路的出水管段上.它的作用是将随系统运行的清洁胶球从冷却水中分离出来,且必须具备不漏球、不卡球等特性,胶球被回收后由引出管从收球网引出打回装球室.

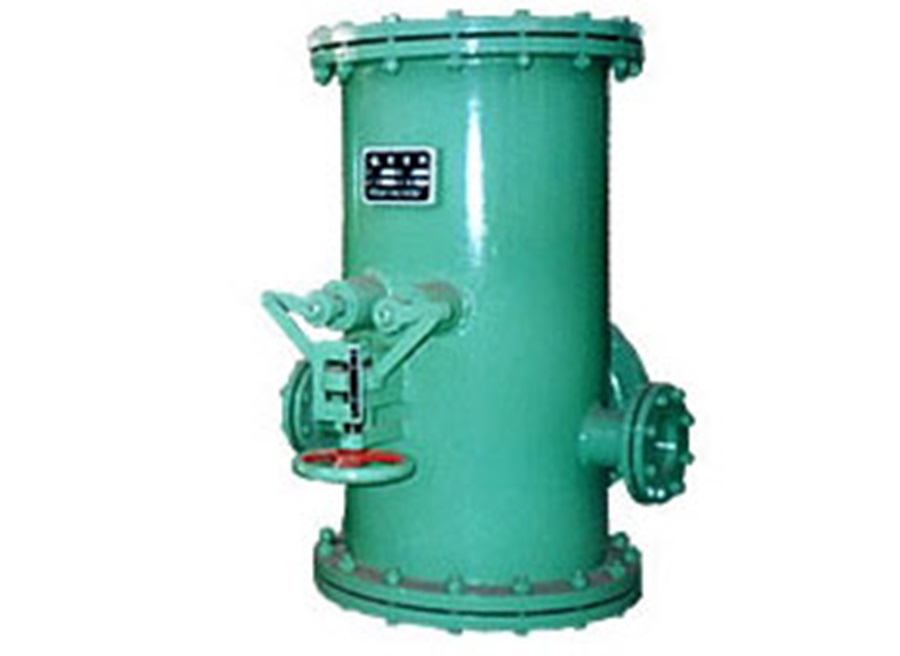

    我公司生产的收球网是目前较其它胶球清洗装置的更新换代产品,结构形式先进合理.分为栅格网板式(SF型双栅格网板收球网,SD型单栅格网板收球网)和SL型漏斗式收球网.栅格网板式收球网的栅网板可以转动,在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置；既减少水阻又起到清除栅网板上杂物的作用.网板的转动定位由电动执行机构执行(DN300～DN700小型收球网为手动控制).栅网板到位与否是保证胶球清洗装置系统收球率的关键之处. >>SL型漏斗式收球网更详细信息请点击此链接<<

    ⑴ 设计结构新颖合理:与老式收球网相比,SF型收球网与SD型收球网的结构简化了许多,零部件也减少了许多,没有了老式收球网的小网板、下方箱、调节阀关断阀等复杂部件.SF型收球网采用双栅格网板分流型结构,增强了网板组件,其结构坚固、经久耐用、自锁可靠.外型尺寸减小,便于现场的布置和安装,该型收球网比老式收球网尺寸缩短了近1/3，所以SD型,SF型收球网对于现场位置尺寸的要求较小,特别适于老机改造项目.

    ⑵ 运行可靠及检修方便:由于设备结构简化,零部件大大减少,降低了设备运行事故发生的可能性,提高了系统运行的可靠性、安全性,确保胶球循环效率高,降低系统附加水阻.同时使运行、维护、检修均得到了很大的改善,且减少了设备的运行费用.栅格网板采用组合式,利用厚板条和加强筋组成框架,形成一个具有一定刚度和强度的骨架,承受水流冲击的负荷,再利用隔圈、穿筋将薄板条固定在框架上,用螺母紧固.使网板装拆容易、方便.在检修时用户可对变形或损坏的板条,很容易地进行校正或更换.

    ⑶ 胶球回收率高:提高了收球网的运行性能,设置独特高效的导流元件,实现结构参数与运行工况的最佳适配,充分考虑了胶球的流动情况，解决了老式收球网积球、卡球等不足之处,提高了收球率,达到了96%以上。

    SD型收球网外形尺寸图表         SF型收球网外形尺寸图表

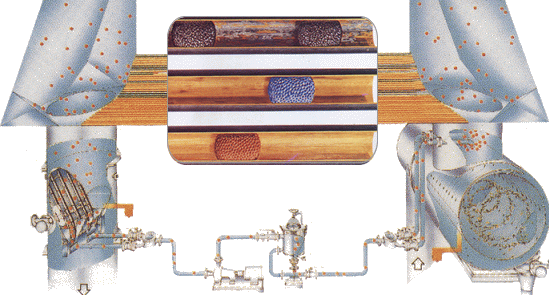

    SD型、SL型、SF型收球网，GEW型、XEW型二次滤网，ZQS型装球室，JQ型胶球泵，FH型分汇器，阀门管路及电器控制装置构成.
