汽轮机油冷却器

简要描述：一、冷油器用途及概述:冷油器是电力系统中普遍使用的一种油冷却设备利用该设备可使具有一定温差的两种液体介质实现热交换，从而达到降低油温，保证电力设备正常运行的目的，主要用于设备润滑油冷却、变速系统油冷却、变压器油冷却及汽轮机的油系统、磨煤机的油系统循环冷却等。LY型冷油器为光管表面式，采用循环水作为介质...

更新时间：2024-03-23 11:11:56
访问量：12

产品咨询联系我们

产品展示

/ Products Classification 点击展开+

详细介绍

一、冷油器用途及概述:

冷油器是电力系统中普遍使用的一种油冷却设备利用该设备可使具有一定温差的两种液体介质实现热交换，从而达到降低油温，保证电力设备正常运行的目的，主要用于设备润滑油冷却、变速系统油冷却、变压器油冷却及汽轮机的油系统、磨煤机的油系统循环冷却等。LY型冷油器为光管表面式，采用循环水作为介质实现热交换，从而保证轴承入口油温达到规定值，确保机组正常运行。

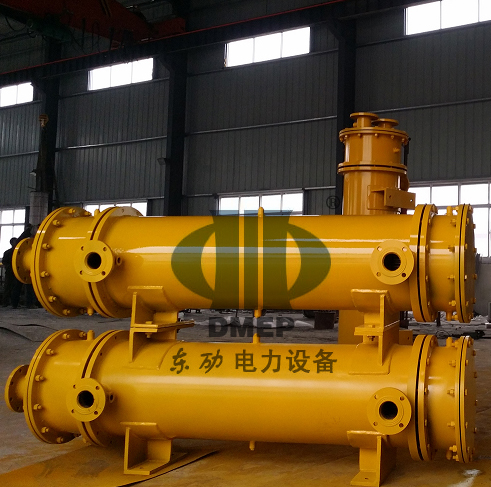

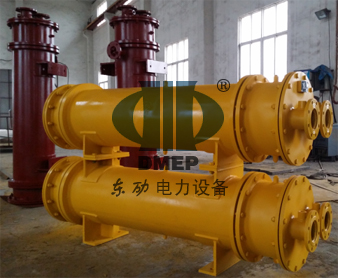

双联式冷油器
二、冷油器的组成:
由进水室、壳体、管束、折流板、回水室、密封件、紧固件等组成，壳体上有进、出水管及进、出油管四个管接口，另配有排油口、排水口、排气口及温度计表座。

三、冷油器结构形式：
冷油器安装形式分为立式和卧式两种；冷却管材质分为铜管（T2、HSN70-1）和不锈钢管（TP304、TP304L、TP316、TP316L）两种；冷却换热管分为光管式和强化传热管式两种。需根据不同的场合、使用性能等要求进行正确选用。

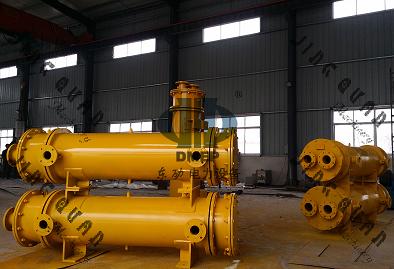

卧式冷油器

四、冷油器产品型号及技术参数(以签定合同时技术参数为准):

汽轮机型号	冷油器（投影）m2	冷却面积（投影）m2	冷却油量 t/n	设计温度		最高温度°C	设计水量t/n	配用冷油器台数
汽轮机型号	冷油器（投影）m2	冷却面积（投影）m2	冷却油量 t/n	进	出	最高温度°C	设计水量t/n	配用冷油器台数
N1.5	LY-10	10	8	55	45	33	25	1
N3	LY-10	10	8	55	45	33	25	2
N6	LY-12.5	12.5	8.7	55	45	33	25	2
N12	LY-17.5	17.5	12.6	55	45	33	30	2
N12	LY-20	20	12.6	55	45	33	30	2
N20	LY-30	30	27	55	45	33	65	2
N25	LY-35	35	30	55	45	33	85	2
N30	LY-42	42	36.9	55	45	33	102	2
N50	LY-48	48	40	55	45	33	112	2
N100	LY-55	55	47	55	45	33	135	3
N125	LY-60	60	52.8	55	45	33	150	3
N200	LY-75	75	72	55	45	33	170	3
N300	LY-95	95	120	55	45	33	200	3
